Cấu hình quạt ly tâm tùy chỉnh nào tối ưu hóa hiệu suất hệ thống của bạn?

Các kỹ sư và chuyên gia mua sắm phải đối mặt với những quyết định phức tạp khi xác định quạt ly tâm tùy chỉnh hệ thống ứng dụng công nghiệp. Các thiết bị cơ khí này chuyển đổi năng lượng quay thành luồng không khí và áp suất thông qua hoạt động của cánh quạt, phục vụ các chức năng quan trọng trong các lĩnh vực HVAC, sản xuất, xử lý hóa chất và sản xuất điện. Hiểu được mối quan hệ kỹ thuật giữa hình dạng cánh quạt, kết cấu vật liệu và hiệu suất động cơ sẽ đảm bảo lựa chọn thiết bị tối ưu giúp cân bằng khoản đầu tư ban đầu với chi phí vận hành vòng đời.

Tìm hiểu nguyên tắc cơ bản về quạt ly tâm

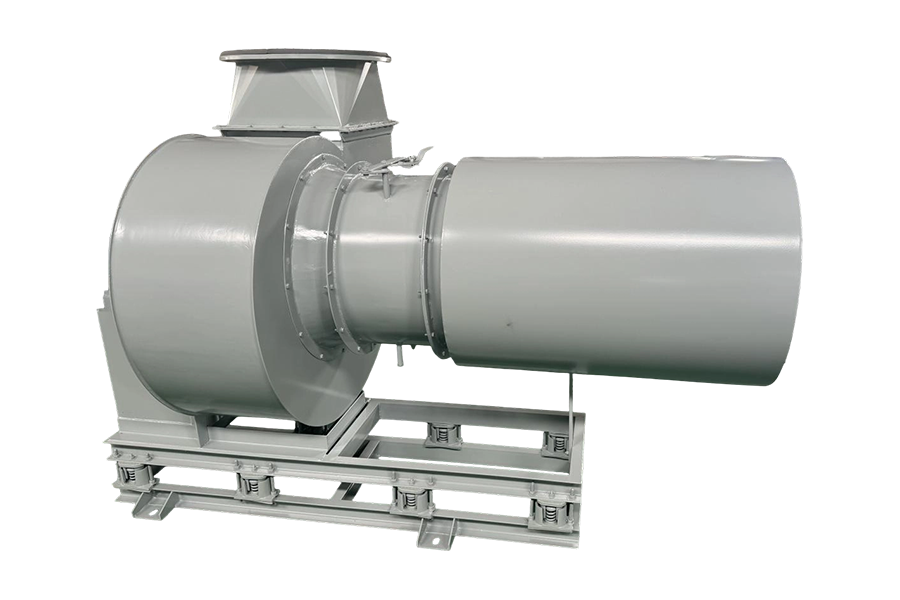

A quạt ly tâm tùy chỉnh hoạt động theo nguyên lý gia tốc hướng tâm. Không khí đi vào theo trục qua mắt bánh công tác, sau đó lực ly tâm đẩy nó ra ngoài dọc theo bề mặt cánh quạt một góc 90 độ so với hướng nạp. Vỏ xoắn ốc thu thập không khí tốc độ cao này và chuyển đổi động năng thành áp suất tĩnh thông qua việc mở rộng dần diện tích mặt cắt ngang. Khả năng tạo áp suất này giúp phân biệt các thiết kế ly tâm với các lựa chọn thay thế theo trục, khiến chúng trở nên cần thiết đối với các hệ thống có yêu cầu lọc hoặc điện trở ống dẫn đáng kể.

Đường kính bánh công tác ảnh hưởng trực tiếp đến đặc tính hiệu suất. Đường kính lớn hơn di chuyển lượng không khí lớn hơn ở tốc độ quay thấp hơn, nâng cao hiệu quả và giảm tiếng ồn. Cánh quạt công nghiệp tiêu chuẩn có kích thước từ 200mm đến 3000mm, tùy thuộc vào yêu cầu ứng dụng. Việc tính toán tốc độ cụ thể, được xác định bằng tốc độ quay, tốc độ dòng chảy và mức tăng áp suất, hướng dẫn phân loại quạt phù hợp cho từng điểm làm việc.

Các loại thiết kế cánh quạt và đặc tính hiệu suất

Hình dạng cánh quạt đại diện cho biến số tùy chỉnh chính ảnh hưởng đến hiệu suất, khả năng chịu áp suất và xử lý hạt. Ba cấu hình lưỡi cơ bản chiếm ưu thế trong các ứng dụng công nghiệp, mỗi cấu hình cung cấp các cấu hình hiệu suất riêng biệt

Bảng so sánh sau đây tóm tắt những khác biệt quan trọng giữa các loại cánh quạt:

Cánh quạt cong về phía trước

Cánh quạt cong về phía trước, thường được gọi là thiết kế lồng sóc, có nhiều lưỡi nông cong theo hướng quay. Những cấu hình này vượt trội trong các ứng dụng áp suất thấp, khối lượng lớn yêu cầu kích thước nhỏ gọn. Tuy nhiên, đường cong công suất quá tải gây ra rủi ro khi vận hành—tải động cơ tăng đáng kể khi áp suất tĩnh giảm, có khả năng gây hỏng động cơ nếu điện trở hệ thống thay đổi.

Cánh quạt cong về phía sau

Quạt ly tâm cong ngược cấu hình mang lại hiệu quả vượt trội thông qua các cấu hình cánh khí động học uốn cong theo hướng quay. Những cánh quạt này đạt hiệu suất 75-85% trong khi vẫn duy trì đặc tính công suất không quá tải. Thiết kế lưỡi tự làm sạch có thể chịu được lượng bụi vừa phải, phù hợp với các thiết bị xử lý khí thải và không khí công nghiệp. Các biến thể áp suất cao đạt được áp suất tĩnh lên tới 1750 mmWC với thể tích không khí đạt 950.000 CMH

Cánh quạt xuyên tâm

Thiết kế xuyên tâm sử dụng các lưỡi thẳng kéo dài vuông góc với trục quay. Những cấu hình mạnh mẽ này xử lý các vật liệu mài mòn, sợi xơ và luồng khí chứa nhiều hạt có thể làm hỏng các lưỡi cong. Các ứng dụng công nghiệp bao gồm vận chuyển bằng khí nén, hệ thống phun cát và xử lý dăm gỗ, trong đó độ bền thay thế tối ưu hóa hiệu quả.

Hiệu quả và ứng dụng phù hợp

Việc lựa chọn loại cánh quạt thích hợp đòi hỏi phải phân tích chất lượng không khí, yêu cầu về áp suất và mức độ ưu tiên về hiệu quả. Các ứng dụng làm sạch không khí với áp suất vừa phải cần phù hợp với thiết kế cong về phía sau. Hệ thống HVAC lưu lượng lớn, áp suất thấp hoạt động hiệu quả với cánh quạt cong về phía trước. Vật liệu mài mòn hoặc dạng sợi bắt buộc phải có cấu hình lưỡi xuyên tâm mặc dù hiệu suất thấp hơn.

Lựa chọn vật liệu cho các ứng dụng tùy chỉnh

Môi trường hoạt động quyết định các thông số kỹ thuật vật liệu cho quạt ly tâm tùy chỉnh xây dựng. Nhiệt độ khắc nghiệt, môi trường ăn mòn và mức độ mài mòn ảnh hưởng đến tuổi thọ của linh kiện và khoảng thời gian bảo trì. Vật liệu tiêu chuẩn bao gồm thép carbon, hợp kim nhôm và các loại thép không gỉ khác nhau, với lớp phủ chuyên dụng dành cho các điều kiện khắc nghiệt.

Bảng sau so sánh các lựa chọn vật liệu và sự phù hợp của chúng với các môi trường công nghiệp khác nhau:

Xây dựng thép cacbon

Các loại thép carbon tiêu chuẩn cung cấp các giải pháp tiết kiệm chi phí cho các ứng dụng thông gió chung và không khí sạch. Sơn tĩnh điện hoặc hoàn thiện bằng epoxy giúp kéo dài tuổi thọ sử dụng trong môi trường ăn mòn vừa phải. Kết cấu hàn khổ lớn chịu được áp lực nước lên đến 22 inch cho chu trình làm việc công nghiệp [^45^].

Tùy chọn thép không gỉ

Quạt ly tâm bằng thép không gỉ công trình giải quyết các yêu cầu về môi trường trong chế biến hóa chất, sản xuất thực phẩm và ứng dụng hàng hải. Thép không gỉ loại 304 chống lại các hóa chất hữu cơ và các quy trình làm sạch tiêu chuẩn. Loại 316L cung cấp khả năng chống clorua vượt trội cho việc lắp đặt ven biển và hệ thống lọc hóa chất.

Hợp kim nhôm

Cánh quạt hợp kim nhôm A356, được sản xuất thông qua đúc áp suất thấp và xử lý nhiệt T6, đạt được độ bền kéo vượt quá 280 MPa với độ giãn dài trên 3,5%. Các bộ phận nhẹ này giúp giảm trọng lượng tổng thể của quạt khoảng 60% so với các loại thép tương đương, mang lại lợi ích cho các ứng dụng vận chuyển và lắp đặt có giới hạn về cấu trúc. Kết cấu nhôm cũng đáp ứng các yêu cầu về khả năng chống tia lửa cho các ứng dụng trong môi trường dễ cháy nổ.

Lớp phủ và hợp kim chuyên dụng

Các môi trường khắc nghiệt có thể yêu cầu các vật liệu chuyên dụng, bao gồm titan để có khả năng chống ăn mòn vượt trội, Monel cho các ứng dụng hàng hải hoặc nhựa gia cố bằng sợi thủy tinh (FRP) để kháng hóa chất. Các tùy chọn cao cấp này giúp tăng mức đầu tư ban đầu nhưng giảm chi phí vòng đời thông qua thời gian bảo trì kéo dài.

Tiêu chuẩn và tuân thủ hiệu suất động cơ

Phân loại hiệu suất động cơ tác động đáng kể quạt ly tâm tùy chỉnh kinh tế điều hành. Ủy ban Kỹ thuật Điện Quốc tế (IEC) thiết lập các cấp hiệu suất theo tiêu chuẩn 60034-30-1, với các nhiệm vụ pháp lý thúc đẩy việc áp dụng các cấp hiệu suất cao hơn.

Bảng sau đây tóm tắt các đặc điểm của cấp hiệu quả và yêu cầu tuân thủ:

Động cơ hiệu suất cao IE2

Động cơ IE2 đại diện cho đường cơ sở cho các ứng dụng mã lực phân đoạn trong khoảng từ 0,12 kW đến 0,75 kW theo quy định hiện hành. Những động cơ này phù hợp với các ứng dụng làm việc không liên tục trong đó hoạt động liên tục không đảm bảo được mức đầu tư hiệu quả cao.

Yêu cầu về hiệu quả cao cấp của IE3

Kể từ tháng 7 năm 2021, các quy định của EU bắt buộc phải sử dụng hiệu suất IE3 đối với động cơ có công suất từ 0,75 kW đến 1000 kW. Hiệu suất động cơ quạt ly tâm IE3 IE4 tuân thủ đảm bảo giảm mức tiêu thụ năng lượng từ 15-20% so với tương đương IE2. Những động cơ này phù hợp với các ứng dụng vận hành liên tục, bao gồm thông gió công nghiệp và làm mát quy trình.

Hiệu quả siêu cao cấp của IE4

Động cơ IE4 mang lại hiệu quả tối đa cho các ứng dụng đòi hỏi hoạt động gần như liên tục. Yêu cầu quy định bắt buộc phải tuân thủ IE4 đối với động cơ 0,75-200 kW từ tháng 7 năm 2023 . Những động cơ này đạt mức hiệu suất vượt quá 96%, mang lại lợi tức đầu tư nhanh chóng thông qua tiết kiệm năng lượng mặc dù chi phí ban đầu cao hơn.

Dòng thời gian tuân thủ quy định

Các nhóm mua sắm phải xác minh việc tuân thủ hiệu suất của động cơ theo các quy định hiện hành. Động cơ không tuân thủ phải đối mặt với các hạn chế nhập khẩu và hình phạt vận hành tại các thị trường được quản lý. Việc tích hợp bộ dẫn động tần số thay đổi (VFD) với động cơ IE2 có thể đáp ứng các yêu cầu về hiệu suất ở một số khu vực pháp lý nhất định, mặc dù thông số kỹ thuật trực tiếp của động cơ IE3 hoặc IE4 đảm bảo tuân thủ phổ quát.

Thông số tùy chỉnh cho các ứng dụng công nghiệp

Thông số kỹ thuật và chiều rộng đường kính cánh quạt

Lựa chọn đường kính cánh quạt ly tâm đòi hỏi phải cân bằng các yêu cầu về hiệu suất với các ràng buộc về mặt vật lý. Đường kính tiêu chuẩn dao động từ 200mm cho các thiết bị HVAC nhỏ gọn đến 3000mm cho các ứng dụng công nghiệp nặng. Chiều rộng cánh quạt, được đo theo trục, xác định công suất luồng không khí ở đường kính nhất định. Cánh quạt rộng hơn xử lý khối lượng lớn hơn nhưng yêu cầu đầu vào công suất cao hơn tương ứng.

Phần mềm lựa chọn tính toán đường kính tối ưu dựa trên tốc độ dòng chảy, áp suất hệ thống và tốc độ quay yêu cầu. Phương trình Euler kết hợp đường kính cánh quạt với góc tải của cánh quạt—đường kính nhỏ hơn yêu cầu góc cánh cánh dốc hơn để đạt được mức tăng áp suất tương đương.

Yêu cầu về áp suất Stati và CFM

Quạt ly tâm cao áp các ứng dụng yêu cầu phân tích cẩn thận về sức cản của hệ thống. Yêu cầu về áp suất tĩnh bao gồm tổn thất ma sát trong đường ống, điện trở của bộ lọc và giảm áp suất của bộ phận. Đánh giá thấp sức cản của hệ thống dẫn đến luồng không khí không đủ, trong khi đánh giá quá cao sẽ lãng phí năng lượng và tăng tiếng ồn.

Quạt công nghiệp tiêu chuẩn đạt được áp suất tĩnh từ 0,5 đến 6,0 inch cột nước, có thiết kế chuyên dụng áp suất cao đạt cột nước 70 inch trở lên.  Xác minh hiệu suất theo tiêu chuẩn DIN 24166 Loại 1 hoặc BS 848 Loại A đảm bảo cung cấp công suất định mức.

Cân nhắc về nhiệt độ và môi trường

Phạm vi nhiệt độ hoạt động ảnh hưởng đến việc lựa chọn vật liệu và thông số kỹ thuật vòng bi. Quạt tiêu chuẩn có thể chịu được nhiệt độ lên tới 80°C, trong khi các thiết kế nhiệt độ cao với kết cấu bằng thép không gỉ hoạt động liên tục ở 350°C và ngắt quãng ở 550°C. Các ứng dụng ở nhiệt độ cao yêu cầu có bộ phận giãn nở nhiệt trong thiết kế lắp đặt và phốt trục được định mức cho nhiệt độ cao.

Phương pháp lựa chọn để mua sắm B2B

Lựa chọn có hệ thống đảm bảo quạt ly tâm tùy chỉnh hiệu suất phù hợp với yêu cầu ứng dụng. Ma trận lựa chọn sau đây hướng dẫn các quyết định mua sắm:

Tính toán điện trở hệ thống

Tính toán áp suất tĩnh chính xác đòi hỏi phải tính tổng tất cả các thành phần của hệ thống. Ma sát của ống phụ thuộc vào đường kính, chiều dài và độ nhám bề mặt. Điện trở của bộ lọc thay đổi tùy theo loại phương tiện và tải. Các khúc cua, chuyển tiếp và bộ giảm chấn góp phần gây thêm tổn thất. Thực tiễn khuyến nghị chỉ định quạt đạt được CFM yêu cầu ở mức 1,25 lần áp suất hệ thống được tính toán để đảm bảo biên hiệu suất phù hợp.

Kết hợp đường cong quạt với điểm vận hành

Hiệu suất tối ưu xảy ra khi điểm vận hành hệ thống giao với đường cong quạt gần Điểm hiệu quả tốt nhất (BEP). Hoạt động bên trái đáng kể của BEP gây mất ổn định và tuần hoàn. Hoạt động bên phải của BEP làm giảm hiệu quả và tăng tiếng ồn. Bộ truyền động tần số thay đổi cho phép vận hành ở nhiều điểm làm việc trong khi vẫn duy trì hiệu suất.

Những cân nhắc về lắp đặt và vận hành

Tùy chọn cấu hình ổ đĩa

Cấu hình truyền động trực tiếp gắn bánh công tác trực tiếp lên trục động cơ, loại bỏ tổn thất dây đai và bảo trì. Những sự sắp xếp nhỏ gọn này phù hợp với các ứng dụng không khí sạch với các yêu cầu về nhiệm vụ nhất quán. Hệ thống truyền động đai cho phép điều chỉnh tốc độ thông qua thay đổi tỷ lệ ròng rọc và cách ly động cơ khỏi nhiệt độ luồng không khí. Bộ truyền động khớp nối mang lại hiệu quả trung gian với yêu cầu bảo trì tối thiểu.

Tích hợp VFD và kiểm soát tốc độ

Bộ truyền động tần số thay đổi điều chỉnh tốc độ động cơ để phù hợp với nhu cầu hệ thống khác nhau, giúp tiết kiệm năng lượng đáng kể so với điều khiển van điều tiết. Định luật quạt quy định rằng luồng không khí thay đổi tuyến tính theo tốc độ, áp suất thay đổi theo bình phương tốc độ và công suất thay đổi theo lập phương tốc độ. Giảm tốc độ 20% sẽ tiết kiệm được khoảng 50% năng lượng.

Tuổi thọ bảo trì và dịch vụ

Quạt công nghiệp tiêu chuẩn đạt được tuổi thọ hoạt động từ 40.000 đến 100.000 giờ, tùy thuộc vào điều kiện vận hành. Vòng bi được bôi trơn bằng mỡ yêu cầu tái bôi trơn định kỳ, trong khi hệ thống tắm dầu cung cấp khoảng thời gian kéo dài. Cân bằng cánh quạt theo tiêu chuẩn ISO 1940 Cấp 6.3 hoặc 2.5 giúp giảm thiểu độ rung và kéo dài tuổi thọ linh kiện [^52^]. Kiểm tra thường xuyên độ mòn của lưỡi dao, đặc biệt là trong các ứng dụng chứa nhiều hạt, giúp ngăn ngừa hư hỏng nghiêm trọng.

Câu hỏi thường gặp

Làm cách nào để chọn đúng cong về phía sau quạt ly tâm d cho đơn đăng ký của tôi?

Việc lựa chọn yêu cầu xác định bốn thông số: luồng không khí yêu cầu (CFM), áp suất tĩnh tổng của hệ thống (đồng hồ đo nước inch), mật độ không khí ở nhiệt độ vận hành và mức ồn chấp nhận được. Cánh quạt cong về phía sau phù hợp với các ứng dụng yêu cầu áp suất tĩnh từ trung bình đến cao (lên đến 15 in. w.g.) với không khí sạch hoặc có bụi vừa phải. Những quạt này đạt hiệu suất 75-85% và có đường cong công suất không quá tải giúp bảo vệ động cơ khỏi quá tải. Khớp đường cong quạt với đường cong điện trở hệ thống của bạn, đảm bảo điểm vận hành nằm trong khoảng 80-100% tốc độ dòng BEP để có hiệu quả tối ưu.

Điều gì phân biệt quạt ly tâm cao áp thiết kế từ mô hình tiêu chuẩn?

Quạt ly tâm áp suất cao kết hợp thiết kế cánh quạt chuyên dụng và kết cấu chắc chắn để đạt được áp suất tĩnh vượt quá phạm vi tiêu chuẩn. Các thiết bị này thường sử dụng cánh quạt hướng tâm hoặc cong về phía sau với cấu trúc lưỡi gia cố, vỏ hàn khổ lớn được định mức tới 22 inch w.g. và các bộ phận được cân bằng chính xác để chịu được mức ứng suất cao hơn. Các ứng dụng bao gồm chạy ống dẫn dài, hệ thống lọc hiệu suất cao và vận chuyển bằng khí nén khi yêu cầu áp suất vượt quá 10 in. w.g. Quạt tiêu chuẩn thường xử lý 0,5-6 inch w.g., trong khi các thiết kế áp suất cao đạt tới 70 inch w.g.

Tôi nên chỉ định loại hiệu suất động cơ nào cho các ứng dụng hoạt động liên tục?

Các ứng dụng hoạt động liên tục (hoạt động 24/7) phù hợp với động cơ Hiệu suất Siêu cao cấp IE4 mặc dù chi phí ban đầu cao hơn. Việc cải thiện hiệu suất 10% so với động cơ IE3 tạo ra khả năng hoàn vốn nhanh chóng nhờ tiết kiệm năng lượng. Đối với các ứng dụng hoạt động 4.000 giờ mỗi năm, IE3 Premium Efficiency thể hiện thông số kỹ thuật tối thiểu theo quy định của EU đối với động cơ trên 0,75 kW. Các ứng dụng hoạt động không liên tục hoặc theo mùa có thể sử dụng động cơ IE2 khi quy định cho phép. Luôn xác minh các yêu cầu pháp lý của địa phương vì các yêu cầu về hiệu quả thay đổi tùy theo khu vực pháp lý và ngày triển khai kéo dài đến năm 2023 để tuân thủ IE4.

Làm thế nào lựa chọn đường kính cánh quạt ly tâm ảnh hưởng đến hiệu suất và hiệu quả?

Đường kính cánh quạt ảnh hưởng trực tiếp đến công suất luồng không khí, tạo áp suất và yêu cầu tốc độ quay. Đường kính lớn hơn di chuyển lượng không khí lớn hơn ở tốc độ RPM thấp hơn, nâng cao hiệu quả và giảm tiếng ồn. Tuy nhiên, việc lựa chọn đường kính phải cân bằng các yêu cầu về hiệu suất với các ràng buộc vật lý và giới hạn tốc độ đầu tip. Việc tính toán tốc độ cụ thể (ns = 5,54 × n × √Q / H^(3/4)) hướng dẫn định cỡ phù hợp. Đường kính quá lớn so với yêu cầu của hệ thống khiến hoạt động vượt xa BEP, làm giảm hiệu suất và có khả năng gây mất ổn định. Đường kính không đủ đòi hỏi tốc độ quay cao hơn để đạt được hiệu suất định mức, tăng tiếng ồn và mài mòn

Tài liệu tham khảo

1. Động cơ Blauberg. (2025). Sự khác biệt giữa quạt ly tâm tiến và lùi là gì? Tài nguyên kỹ thuật Blauberg .
2. Công ty quạt và máy thổi AirPro. (2026). Vật liệu kết cấu quạt và máy thổi công nghiệp. Tài liệu kỹ thuật AirPro .
3. Phong trào không quân Hartzell. (2025). Hướng dẫn lựa chọn quạt ly tâm: Chọn loại phù hợp. Blog kỹ thuật Hartzell .
4. ebm-papst. (2018). Quạt ly tâm - Nguyên tắc cơ bản. Tài liệu kỹ thuật ebm-papst .
5. Người hâm mộ tùy chỉnh Úc. (2024). Cánh quạt ly tâm 101: Loại và ứng dụng. Hướng dẫn kỹ thuật quạt công nghiệp Swinnerton .
6. Witt & Sohn AG. (2024). Hiệu quả năng lượng (EcoDesign) cho quạt công nghiệp. Tài liệu kỹ thuật của Witt & Sohn .
7. Động cơ chiến thắng. (2025). Cách mạng hóa hiệu suất: Động cơ IE3 và IE4 đang xác định lại các tiêu chuẩn ngành như thế nào. Phân tích ngành ô tô Victory .
8. Động cơ Hoyer. (2025). Sự khác biệt về động cơ IE1, IE2, IE3, IE4. Ngân hàng Kiến thức Hoyer Motors .
9. Hướng dẫn sử dụng quạt và máy thổi công nghiệp. (2025). Quạt và máy thổi ly tâm công nghiệp: Hướng dẫn cơ bản về chuyển động không khí hiệu quả cao. Tài nguyên ngành Ninh Ba Yichou .
10. Công nghiệp đúc khuôn Usha. (2025). Thông số kỹ thuật quạt ly tâm cong ngược. Dữ liệu kỹ thuật của quạt cộng sinh .
