Làm thế nào để bạn chọn một quạt ly tâm hạng nặng cho mục đích công nghiệp?

Chỉ định đúng quạt ly tâm hạng nặng cho một ứng dụng công nghiệp là một trong những quyết định quan trọng nhất trong thiết kế hệ thống thông gió hoặc xử lý không khí. Quạt có kích thước nhỏ không thể vượt qua lực cản của hệ thống và không thể cung cấp luồng không khí cần thiết. Quạt quá khổ gây lãng phí năng lượng, tăng tiếng ồn, tăng tốc độ mài mòn ổ trục và thường hoạt động ở vùng không ổn định trên đường cong hiệu suất của nó. Đối với các kỹ sư thu mua, quản lý nhà máy và nhà phân phối bán buôn, hướng dẫn này cung cấp khung đánh giá ở cấp độ kỹ thuật bao gồm thiết kế cánh quạt, hiệu suất khí động học, lựa chọn động cơ, ứng dụng phù hợp và tiêu chí tìm nguồn cung ứng.

Quạt ly tâm hạng nặng là gì? Nguyên tắc hoạt động cốt lõi

Quạt ly tâm tăng tốc không khí bằng cách truyền động năng quay từ cánh quạt được điều khiển sang luồng không khí. Không khí đi vào bánh công tác theo trục ở mắt (ở giữa), được gia tốc hướng tâm ra ngoài nhờ các cánh quay và thoát ra ngoài vào một vỏ xoắn ốc nơi áp suất vận tốc được chuyển thành áp suất tĩnh. Thuật ngữ "nhiệm vụ nặng nề" trong phân loại quạt công nghiệp biểu thị những chiếc quạt được chế tạo để đáp ứng nhu cầu vận hành cao - bao gồm áp suất tĩnh cao trên 1.000 Pa, chu kỳ làm việc liên tục ở nhiệt độ cao, luồng khí ăn mòn hoặc chứa nhiều hạt và tải trọng kết cấu từ đường kính cánh quạt lớn và tốc độ quay cao.

Cơ chế chuyển đổi luồng không khí và tạo áp suất

Mối quan hệ hiệu suất cơ bản trong quạt ly tâm được mô tả bởi các định luật quạt, chúng chi phối lưu lượng luồng không khí (m3/h), áp suất tĩnh (Pa), công suất trục (kW) và độ ồn thay đổi theo tốc độ và kích thước cánh quạt. Các mối quan hệ này được cố định bằng cơ học chất lỏng và áp dụng thống nhất trên tất cả các thiết kế quạt ly tâm:

• Lưu lượng luồng khí thay đổi trực tiếp theo tốc độ quay của cánh quạt (vòng/phút) - tốc độ tăng gấp đôi lưu lượng tăng gấp đôi
• Áp suất tĩnh thay đổi theo bình phương tốc độ cánh quạt - tốc độ tăng gấp đôi áp suất tăng gấp bốn lần
• Công suất trục thay đổi theo lập phương của tốc độ cánh quạt - tốc độ tăng gấp đôi sẽ tăng mức tiêu thụ điện năng lên gấp 8 lần
• Đối với các quạt có hình dạng tương tự nhau ở cùng tốc độ, luồng không khí thay đổi theo lập phương đường kính cánh quạt và áp suất thay đổi theo bình phương đường kính.r

Những luật này có ý nghĩa trực tiếp đến chi phí năng lượng trong các hệ thống thông gió có tải thay đổi. Bộ truyền động tần số thay đổi (VFD) giúp giảm 20% tốc độ quạt giúp giảm mức tiêu thụ điện năng khoảng 49%, đó là lý do tại sao thông số kỹ thuật tiêu chuẩn của điều khiển VFD trong thiết kế thông gió công nghiệp tiết kiệm năng lượng hiện đại.

Các loại cánh quạt, vật liệu và thiết kế kết cấu

Các loại và vật liệu cánh quạt ly tâm hạng nặng

Hình dạng cánh quạt là yếu tố chính quyết định đặc tính thể tích áp suất của quạt ly tâm, hiệu suất cao nhất và sự phù hợp với các điều kiện chất lượng không khí khác nhau. Ba dạng hình học cánh quạt chính — cong về phía sau, cong về phía trước và hướng tâm — mỗi loại phục vụ các yêu cầu về áp suất, hiệu quả và xử lý ô nhiễm khác nhau. Bảng dưới đây so sánh các thiết kế này dựa trên các thông số phù hợp nhất với các quyết định mua sắm công nghiệp.

Việc lựa chọn vật liệu cho cánh quạt công suất lớn phụ thuộc vào nhiệt độ, thành phần hóa học và hàm lượng mài mòn của luồng khí được xử lý. Thép cacbon tiêu chuẩn (S235JR hoặc S355JR theo EN 10025) được sử dụng cho các ứng dụng làm sạch không khí ở nhiệt độ môi trường xung quanh. Thép carbon mạ kẽm nhúng nóng hoặc phủ epoxy giúp kéo dài tuổi thọ sử dụng trong môi trường ăn mòn vừa phải. Thép không gỉ (304 hoặc 316L) được chỉ định cho môi trường thông gió và chế biến thực phẩm của nhà máy hóa chất. Thép chịu mài mòn có hàm lượng crôm cao (thường có hàm lượng Cr 28%) được sử dụng trong các ứng dụng chế biến khoáng sản và nhà máy xi măng trong đó tác động của hạt mài mòn là cơ chế hư hỏng chính.

Phù hợp với luồng không khí, áp suất tĩnh và sức cản của hệ thống

Thông số kỹ thuật áp suất tĩnh và luồng không khí của quạt ly tâm hạng nặng

Việc xác định kích thước khí động học chính xác đòi hỏi phải vẽ đường cong hiệu suất của quạt theo đường cong sức cản của hệ thống. Điểm vận hành hệ thống là giao điểm của hai đường cong này. Một quạt được lựa chọn tốt sẽ hoạt động ở hoặc gần điểm hiệu suất cao nhất ở điều kiện vận hành thiết kế. Việc vận hành ở xa bên trái của điểm hiệu suất cao nhất có nguy cơ tăng đột biến - sự mất ổn định khí động học gây ra sự đảo ngược dòng chảy theo chu kỳ, rung động nghiêm trọng và hư hỏng do mỏi bánh công tác nhanh chóng. Bảng dưới đây cung cấp tài liệu tham khảo Thông số kỹ thuật về luồng không khí của quạt ly tâm hạng nặng và áp suất tĩnh trên các loại kích thước quạt công nghiệp điển hình.

Yêu cầu áp suất tĩnh cho hệ thống ống dẫn được tính bằng cách tính tổng tất cả các tổn thất áp suất dọc theo đường ống dài nhất - bao gồm tổn thất ma sát trong ống dẫn thẳng (được tính theo phương trình Darcy-Weisbach), tổn thất khớp nối (uốn cong, co lại, giãn nở), giảm áp suất của bộ lọc và cuộn dây, và điện trở của thiết bị đầu cuối. Người mua nên chỉ định tổng áp suất tĩnh của hệ thống ở tốc độ dòng khí thiết kế chứ không chỉ một trong các giá trị này khi yêu cầu lựa chọn quạt từ nhà cung cấp.

Công suất động cơ, cấu hình ổ đĩa và đánh giá hiệu suất

Đánh giá hiệu suất và công suất động cơ quạt ly tâm hạng nặng

Lựa chọn động cơ cho một quạt ly tâm hạng nặng phải tính đến hệ số vận hành, dòng khởi động, cấu hình biến tần và cấp hiệu suất năng lượng. Công suất định mức của động cơ phải vượt quá công suất trục quạt tại điểm vận hành hệ thống tối đa — thường có hệ số dịch vụ từ 1,10 đến 1,25 áp dụng cho công suất trục tính toán để tránh quá tải nhiệt khi nhu cầu đạt đỉnh hoặc biến đổi điện trở hệ thống.

Cấu hình biến tần ảnh hưởng trực tiếp đến tính linh hoạt của cài đặt, khả năng điều chỉnh tốc độ và quyền truy cập bảo trì:

• Dẫn động trực tiếp: Bánh công tác được gắn trực tiếp trên trục động cơ. Cấu hình này giúp loại bỏ tổn thất dây đai (thường tăng hiệu suất 3–5% so với truyền động dây đai), giảm bảo trì và mang lại phạm vi lắp đặt nhỏ gọn. Truyền động trực tiếp là tiêu chuẩn cho các quạt nhỏ hơn có công suất lên tới khoảng 30 kW và cho các quạt yêu cầu điều khiển tốc độ chính xác thông qua VFD.

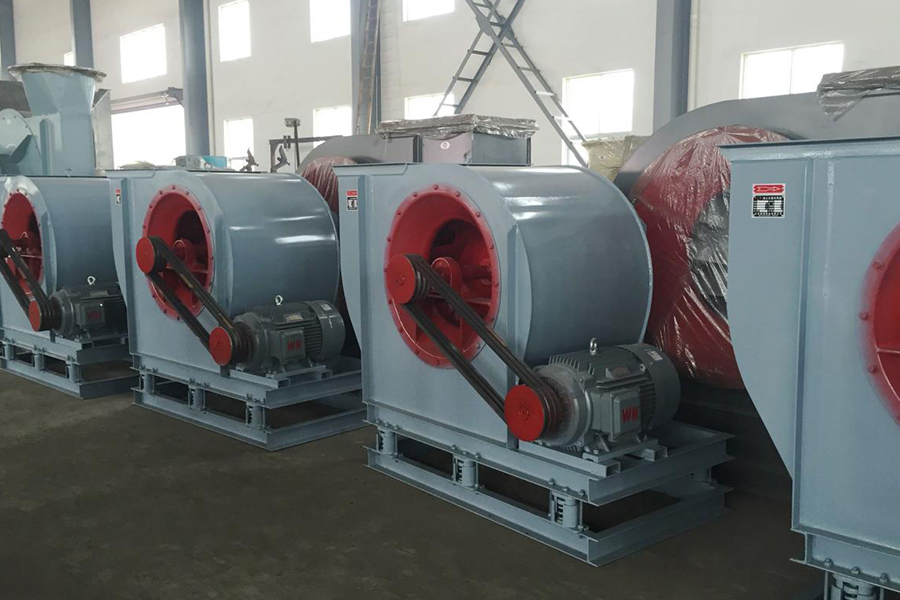

• Truyền động đai (V-belt hoặc poly-V): Động cơ dẫn động trục quạt thông qua dây đai và ròng rọc. Truyền động đai cho phép điều chỉnh tốc độ cánh quạt bằng cách thay đổi đường kính puly — hữu ích cho việc vận hành thử tại hiện trường khi lực cản hệ thống chính xác không chắc chắn ở giai đoạn thiết kế. Bộ truyền động đai chữ V tiêu chuẩn gây ra tổn thất truyền tải 3–5%. Dây đai bị mắc kẹt hoặc đồng bộ phục hồi 1–2% tổn thất này.
• Ổ đĩa kết hợp: Động cơ và trục quạt được kết nối thông qua khớp nối linh hoạt. Được sử dụng trong các quạt lớn trên 75 kW khi việc lắp trực tiếp trên trục động cơ là không thực tế về mặt cơ học. Yêu cầu căn chỉnh trục chính xác để tránh mài mòn ổ trục và khớp nối sớm.

Phân loại hiệu suất năng lượng của động cơ tuân theo tiêu chuẩn IE (Hiệu suất Quốc tế) được xác định trong IEC 60034-30-1. IE3 (Hiệu suất Cao cấp) là cấp bắt buộc tối thiểu đối với động cơ có công suất trên 0,75 kW tại Liên minh Châu Âu theo Quy định của EU 2019/1781, có hiệu lực từ tháng 7 năm 2023. IE4 (Hiệu suất Siêu Cao cấp) ngày càng được quy định cụ thể trong các hợp đồng mua sắm quạt công nghiệp hoạt động liên tục để giảm thiểu chi phí năng lượng trong vòng đời. các nhiệm vụ nặng nề Đánh giá công suất và hiệu suất động cơ quạt ly tâm phải luôn được đánh giá cùng nhau - một động cơ có hiệu suất cao hơn ở cùng công suất định mức sẽ giảm mức tiêu thụ năng lượng hàng năm và chi phí vận hành trong suốt thời gian sử dụng của quạt.

Ứng dụng thông gió công nghiệp và yêu cầu về môi trường

Quạt ly tâm hạng nặng cho hệ thống thông gió công nghiệp

các quạt ly tâm hạng nặng for industrial ventilation systems thị trường trải rộng trên nhiều môi trường quy trình, mỗi môi trường áp đặt các yêu cầu về vật liệu, lớp phủ, lớp bịt kín và an toàn cụ thể đối với cấu trúc quạt. Các danh mục sau đại diện cho các phân khúc ứng dụng công nghiệp phổ biến nhất với các yêu cầu kỹ thuật xác định của chúng:

• Thông gió xưởng đúc và gia công kim loại: Xử lý không khí có nhiệt độ cao (lên tới 300–400 độ C) có khói kim loại và hàm lượng hạt mịn. Yêu cầu bôi trơn ổ trục ở nhiệt độ cao, bệ ổ trục cách nhiệt và lớp phủ cánh quạt chống mài mòn. Phốt trục phải ngăn chặn sự xâm nhập của các hạt mài mòn vào vỏ ổ trục.
• Quạt lọc khí thải và nhà máy hóa chất: Xử lý dòng khí ăn mòn có chứa hợp chất axit hoặc kiềm. Yêu cầu cấu trúc vỏ và cánh quạt bằng FRP (nhựa gia cố bằng sợi) hoặc thép không gỉ, PTFE hoặc vòng đệm trục cơ khí và kết cấu chống tia lửa nếu có hơi dễ cháy.
• Chế biến xi măng và khoáng sản: Xử lý không khí chứa nhiều bụi ở nồng độ cao — lên tới vài trăm gram trên mét khối trong các ứng dụng xả của máy nghiền thô và lò nung. Yêu cầu cánh quạt hướng tâm (mái chèo) có cạnh đầu lưỡi cứng, lớp lót chống mòn có thể thay thế được trong vùng đầu vào của vỏ và bố trí phốt trục chắc chắn để ngăn bụi xâm nhập vào vòng bi.
• Thông gió đường hầm và hầm mỏ: Yêu cầu chứng nhận ATEX hoặc IECEx cho môi trường có khả năng gây nổ, tính toàn vẹn cấu trúc cao đối với đường kính cánh quạt lớn và thiết kế có độ ồn thấp cho không gian ngầm có người sử dụng. Khả năng đảo chiều của quạt là cần thiết trong hệ thống thông gió khẩn cấp của mỏ.
• Quạt thông gió cưỡng bức (FD) và quạt thông gió cảm ứng (ID) của nồi hơi: Quạt FD xử lý không khí xung quanh ở lưu lượng lớn và áp suất vừa phải. Quạt ID xử lý khí thải nóng, bụi, ăn mòn ở nhiệt độ cao. Quạt ID yêu cầu thông số kỹ thuật vật liệu mạnh mẽ hơn đáng kể so với quạt FD cho cùng công suất nồi hơi.

Tìm nguồn cung ứng bán buôn: Yêu cầu về giá cả, moq và chứng nhận

Giá bán buôn quạt ly tâm hạng nặng và MOQ

Dành cho người mua đánh giá nhiệm vụ nặng nề giá bán buôn quạt ly tâm và moq , phân khúc thị trường rõ ràng theo kích thước quạt, thông số kỹ thuật vật liệu và nội dung kỹ thuật tùy chỉnh. Quạt danh mục tiêu chuẩn có kích thước công nghiệp trung bình (đường kính cánh quạt 400–800 mm, công suất động cơ 4–30 kW) trong kết cấu thép cacbon là phân khúc hàng hóa có khối lượng cao nhất và có mức giá cạnh tranh nhất với MOQ thấp tới 1–5 chiếc. Các quạt lớn được thiết kế theo yêu cầu trên 75 kW thường là các đơn đặt hàng đơn chiếc hoặc lô nhỏ với gói tài liệu kỹ thuật đầy đủ và thời gian thực hiện từ 8 đến 20 tuần.

Chứng chỉ mua bán buôn quạt ly tâm công nghiệp phải bao gồm các tài liệu và yêu cầu xác minh sau:

• Chứng chỉ kiểm tra hiệu suất của quạt theo ISO 5801 (quạt công nghiệp - kiểm tra hiệu suất sử dụng đường dẫn khí tiêu chuẩn) hoặc AMCA 210 (phương pháp phòng thí nghiệm kiểm tra quạt về hiệu suất khí động học được chứng nhận)
• Chứng chỉ kiểm tra độ rung theo tiêu chuẩn ISO 14694 (quạt công nghiệp - thông số kỹ thuật về chất lượng cân bằng và mức độ rung) - Cấp BV-3 trở lên là tiêu chuẩn cho quạt công nghiệp
• Giấy chứng nhận cân bằng cánh quạt - cấp chất lượng cân bằng ISO 1940-1 tối thiểu G6.3 cho nhiệm vụ tiêu chuẩn; G2.5 cho các ứng dụng chính xác hoặc tốc độ cao
• Chứng chỉ cấp hiệu suất động cơ IE theo tiêu chuẩn IEC 60034-30-1
• Chứng chỉ ATEX hoặc IECEx dành cho quạt được chỉ định trong môi trường có khả năng gây nổ (các danh mục bắt buộc tùy thuộc vào phân loại khu vực)
• Giấy chứng nhận vật liệu (chứng chỉ nhà máy) cho vật liệu cánh quạt, trục và vỏ theo tiêu chuẩn quy định
• Tài liệu lựa chọn vòng bi xác nhận tuổi thọ vòng bi L10h ở điều kiện vận hành định mức - tối thiểu 40.000 giờ là tiêu chuẩn cho hoạt động công nghiệp liên tục

Câu hỏi thường gặp

1. Sự khác biệt giữa quạt ly tâm và quạt hướng trục trong ứng dụng công nghiệp là gì?

A quạt ly tâm hạng nặng tạo ra áp suất bằng cách chuyển đổi động năng quay thành áp suất tĩnh thông qua luồng không khí hướng tâm trong vỏ xoắn ốc. Nó đạt được áp suất tĩnh cao (500–15.000 Pa trở lên) với tốc độ dòng thể tích tương đối thấp hơn, khiến nó phù hợp với các hệ thống ống dẫn có điện trở cao. Quạt hướng trục di chuyển không khí song song với trục trục và đạt tốc độ dòng chảy cao ở áp suất tĩnh thấp (thường dưới 500 Pa). Quạt ly tâm được ưa chuộng cho hệ thống thông gió công nghiệp dạng ống dẫn, xử lý không khí và xử lý vật liệu. Quạt hướng trục được ưa chuộng cho các ứng dụng có khối lượng lớn, điện trở thấp như tháp giải nhiệt và ống xả mái.

2. Làm cách nào để tính công suất động cơ cần thiết cho quạt ly tâm?

các required shaft power for a centrifugal fan is calculated from the formula: P = (Q x Ps) / (3600 x eta), where P is shaft power in kW, Q is airflow volume in m3/h, Ps is fan static pressure in Pa, and eta is the fan total efficiency expressed as a decimal. For example, a fan delivering 20,000 m3/h at 1,500 Pa with 70% total efficiency requires shaft power of (20,000 x 1,500) / (3,600 x 0.70) = approximately 11.9 kW. Motor rated power should be selected at least 10–25% above this calculated value to provide an adequate service factor for startup and system variation.

3. Tiêu chuẩn rung động nào áp dụng cho quạt ly tâm hạng nặng?

Quạt ly tâm công nghiệp được đánh giá theo tiêu chuẩn ISO 14694, trong đó chỉ định các giới hạn nghiêm trọng về rung động về mặt tốc độ rung (mm/s RMS) được đo tại vỏ ổ trục trong quá trình vận hành ở tốc độ và tải định mức. Đối với quạt ly tâm hạng nặng tiêu chuẩn, giới hạn chấp nhận thường là BV-3, tương ứng với tốc độ rung tối đa là 4,5 mm/s RMS trong điều kiện lắp đặt. Quạt được lắp đặt trên giá đỡ linh hoạt hoặc hoạt động trong môi trường kết cấu nhạy cảm có thể được chỉ định là BV-2 (2,8 mm/s RMS) hoặc BV-1 (1,8 mm/s RMS). Người mua nên chỉ định mức độ rung cần thiết trong thông số kỹ thuật mua hàng và yêu cầu hồ sơ kiểm tra tại nhà máy cho từng thiết bị.

4. Quạt ly tâm sử dụng trong môi trường dễ cháy nổ cần có những chứng nhận gì?

Quạt ly tâm được lắp đặt trong các khu vực được phân loại là môi trường có khả năng gây nổ theo Chỉ thị ATEX 2014/34/EU (Liên minh Châu Âu) hoặc hệ thống IECEx (quốc tế) phải được chứng nhận cho loại thiết bị áp dụng và nhóm khí hoặc bụi. Loại thiết bị được yêu cầu tùy thuộc vào phân loại vùng của khu vực lắp đặt - Vùng 1 hoặc Vùng 2 đối với các mối nguy hiểm về khí/hơi, Vùng 21 hoặc Vùng 22 đối với các mối nguy hiểm về bụi. Cấu trúc quạt trong dịch vụ môi trường dễ cháy nổ yêu cầu kết hợp vật liệu chống tia lửa (thường là vật liệu cánh quạt không phát ra tia lửa so với vỏ hoặc kết cấu phi kim loại), các biện pháp nối đất chống tĩnh điện và tuân thủ cấp nhiệt độ để ngăn chặn sự bốc cháy của chất dễ cháy cụ thể hiện có.
